텐세그리티 구조 + 결구식 구조 (실험중)

텐세그리티 구조의 얽힘과 결구식 디테일을 활용하여 압축, 인장의 힘을 조절하는 상태를 만드는데 여기에 자석을 활용해서 힘의 크기를 조절할 수 있다.



얽힘 구조를 형성할 때 마찰력을 고려해보자, 자기장, 마찰력, 인장력, 압축력, 중력 힘의 흐름을 하드웨어 설계에 반영하자.

물리적 형태를 변형하여 중력을 고려한 전체 힘의 균형을 이룰 수 있다.





요소 역할 힘의 영향>

텐세그리티 구조	압축 부재와 장력 케이블의 조합	압축력과 인장력의 균형을 통해 전체 안정성 확보
결구식 디테일	케이블/막대 연결 방식	결구 위치와 방식에 따라 장력 분포 조절 가능
얽힘 구조	케이블 간 접촉과 꼬임	마찰력 발생 → 장력과 압축력의 자연스러운 분산, 위치 고정
자석/전자석	외부에서 힘 조절	자기력으로 장력·압축력의 크기 조절, 힘 방향 변경 가능
중력	외부 하중	전체 구조에서 힘의 균형을 맞추는 기준, 형태 최적화 필요

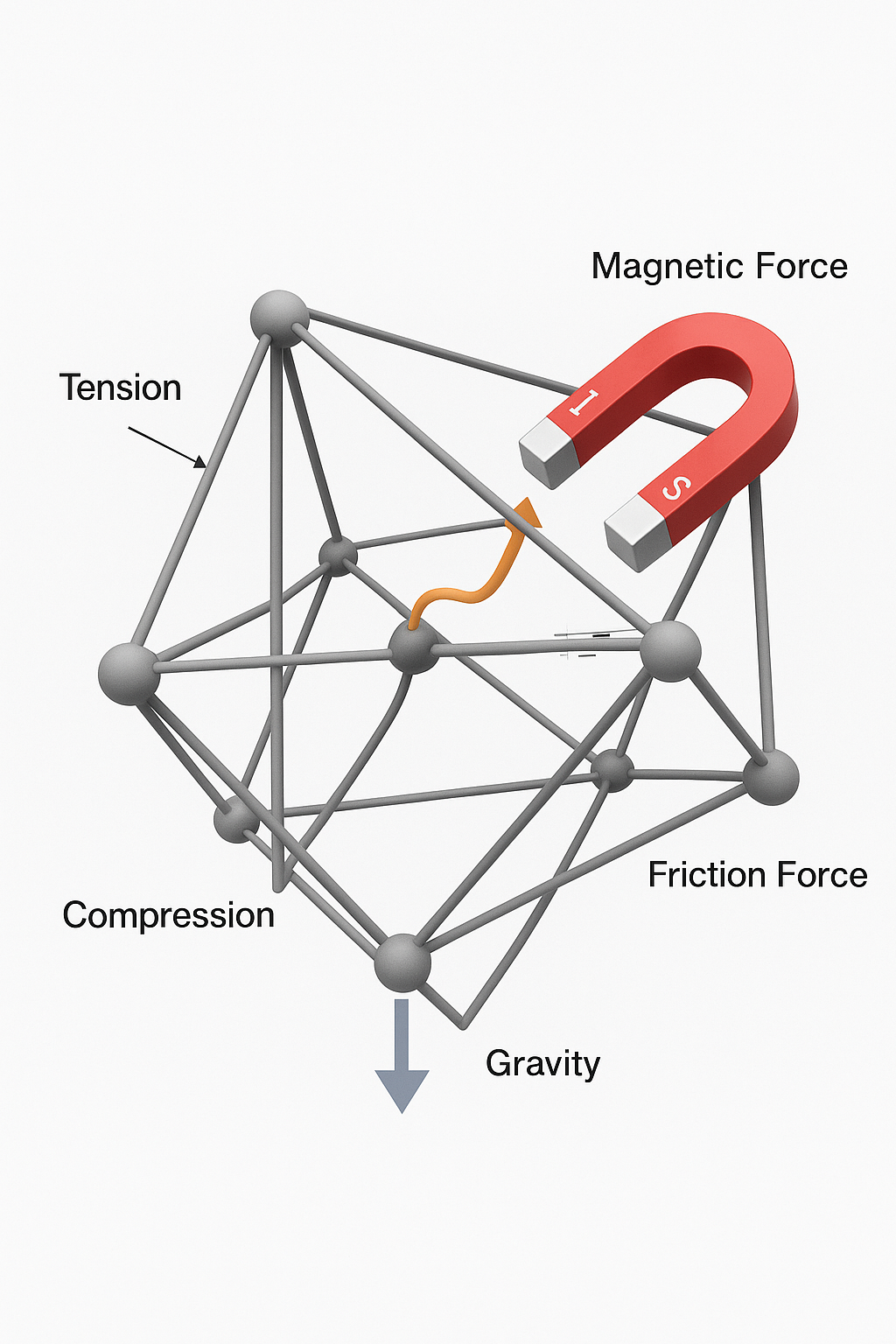

• 중력(Gravity)
  • 구조물의 처짐과 압축 부재 반력을 고려하여 하중 경로 설정
  • 물리적 형태 변형을 통해 균형점 탐색
• 압축력(Compression) & 인장력(Tension)
  • 결구식 디테일과 케이블 배치를 통해 분산
  • 얽힘 구조를 활용하면 접촉점 마찰로 힘이 자연스럽게 전달
• 마찰력(Friction)
  • 케이블 얽힘 및 접촉점에서 발생 → 힘 분산, 구조 안정화
  • 재질 선택, 접촉면 면적, 압력 조절로 세밀하게 조정 가능
• 자기력(Magnetic Force)
  • 자석 위치와 극 방향으로 장력·압축력의 크기와 방향 조절
  • 전자석 사용 시 실시간 동적 제어 가능





• 물리적 형태 최적화
  • 케이블 길이, 막대 위치, 결구 각도 등 변형 → 중력과 내부 힘 균형 맞춤
• 힘 조절 계층 설계
  • 1차: 얽힘 + 마찰력 → 기본 안정성
  • 2차: 자석 → 장력/압축력 미세 조정
  • 3차: 형태 변형 → 전체 균형 최적화
• 하드웨어 반영
  • 결구부: 자석 삽입/교체 가능, 힘 조절 가능
  • 케이블/막대: 재질별 마찰계수 반영
  • 센서/제어: 전자석과 결합하여 실시간 힘 조절





곡선(곡선 구조나 곡선 요소)에 작용하는 힘은 구조적, 물리적 맥락에 따라 조금 달라질 수 있지만, 일반적으로 다음과 같이 나눌 수 있습니다. 각각의 힘은 곡선의 형태와 지지 조건, 재료 특성에 따라 다르게 나타납니다.

---

1. 인장력 (Tensile Force, 장력)

• 곡선이 잡아당겨지는 힘입니다.
• 섬유, 케이블, 혹은 텐세그리티 구조에서 중요한 역할.
• 예시: 아치의 외부 케이블, 현수교의 케이블.

---

2. 압축력 (Compressive Force)

• 곡선이 눌리는 힘입니다.
• 아치나 곡선형 보(beam)에서 곡선 자체가 압축되면서 하중을 지탱.
• 예시: 전통 아치형 다리, 한옥 처마 곡선.

---

3. 전단력 (Shear Force)

• 곡선 요소 내부에서 서로 다른 방향으로 미는 힘.
• 곡선 요소의 면 내부에서 층간 이동을 발생시킴.
• 예시: 곡선형 보의 중간 지점, 복합재 곡선 패널.

---

4. 굽힘 모멘트 (Bending Moment)

• 곡선이 휘어지는 힘으로, 인장과 압축이 동시에 작용.
• 곡선 요소의 한쪽 면은 압축, 반대쪽 면은 인장.
• 예시: 곡선형 트러스, 휜 목재 보.

---

5. 비틀림력 (Torsion)

• 곡선이 꼬이는 힘.
• 주로 곡선 기둥이나 원형 구조에서 발생.
• 예시: 나선형 계단, 꼬인 튜브 구조.

---

6. 점력/집중하중 (Point Load)

• 특정 점에 집중적으로 작용하는 힘.
• 곡선의 특정 위치에서 변형을 유발.

---

7. 분포하중 (Distributed Load)

• 곡선을 따라 고르게 분포하는 힘.
• 곡선형 빔이나 아치에서 자연스럽게 작용.
• 예시: 다리 위 차량 하중, 곡면 지붕 하중.

---

8. 마찰력 (Friction Force)

• 곡선 표면과 접촉하는 다른 요소와의 저항력.
• 곡선 요소가 움직이거나 접촉면이 있는 구조에서 중요.

---

9. 자기력 / 전자기력

• 자석, 전류가 흐르는 도체 등에서 곡선 요소에 작용 가능.
• 예시: 자기장 내 곡선 케이블, 자석 결합 구조.

---

요약

• 곡선에 작용하는 힘은 압축, 인장, 굽힘, 전단, 비틀림이 기본이며,
  상황에 따라 분포하중, 점하중, 마찰, 자기력 등이 추가로 고려됩니다.
• 곡선 형태 자체가 힘의 흐름을 조절하므로, 구조 설계에서는 힘의 방향과 곡률을 동시에 고려해야 합니다.





꼬인위치의 벡터 힘들이 모이면 어떤 현상과 구조를 일으킬까?



ChatGPT의 말:

좋아요. “꼬인 위치의 벡터 힘들이 모이는 경우”를 구조적·물리적으로 보면 몇 가지 특징적인 현상과 구조가 나타납니다. 단계별로 살펴보겠습니다.

---

1. 벡터 힘의 꼬임과 집중

• 곡선이나 케이블, 막 구조에서 **꼬임(twist)**은 각 지점의 벡터 힘 방향을 비스듬히 만들어 서로 충돌하거나 모이게 합니다.
• 이런 꼬임은 힘을 국소적으로 집중시키거나 재분배하는 역할을 합니다.

---

2. 발생할 수 있는 구조적 현상

1. 압축-인장 균형 구조
   • 꼬인 위치에서 서로 다른 방향의 인장/압축력이 만나 텐세그리티 형태처럼 안정된 균형 구조를 형성할 수 있음.
   • 힘이 상호 보완적으로 작용하면서 구조 자체가 ‘스스로 서 있는’ 상태가 됨.
2. 토션/비틀림 안정화
   • 꼬임이 일정하게 분포하면 구조가 비틀림 토크를 흡수하며 안정화.
   • 예: 나선형 기둥, 꼬인 케이블 구조.
3. 마찰과 얽힘을 통한 힘 조절
   • 꼬인 섬유나 막 구조에서는 마찰력이 증가하여 힘이 분산됨.
   • 꼬임 정도를 조절하면 압축·인장력 크기를 동적으로 제어 가능.
4. 힘의 흐름 채널화
   • 꼬인 벡터들이 모이면 힘이 특정 경로를 따라 흐르는 채널처럼 나타남.
   • 구조적 ‘힘의 골격’을 만들어 주어, 최소 재료로 최대 안정성을 얻을 수 있음.

---

3. 결과적으로 나타나는 구조 형태

• 텐세그리티 구조: 꼬임으로 인한 인장/압축 균형
• 나선형/꼬임형 케이블 구조: 토션 흡수와 힘 전달
• 자석이나 스프링과 결합한 얽힘 구조: 힘의 크기를 조절 가능, 반응형 구조 가능
• 강화된 곡선/아치형 구조: 국소적인 힘 집중을 분산하여 안정화

---

즉, 꼬인 위치에서 벡터 힘들이 모이면 힘이 집중되면서도 재분배되는 복합 구조가 생기고, 이를 잘 설계하면 최소 재료로 최대 안정성, 동적 반응, 자기조절 기능까지 구현할 수 있습니다.
